t bend - Dornbiegemaschinen mit servo-hydraulischen Motoren für garantiert außergewöhnliche Bogenqualität.

Energieeinsparung bis zu 70 % durch Steuerung der Hydraulikpumpe über einen Servomotor.
Produktreihe für Rohre von 6 - 330 mm in vielen Abstufungen
Für Stahl-, Edelstahl- und Buntmetallrohre
Für Rundrohre & Profile
Perfekte Bogenqualitäten bei engen Biegeradien ab 1,5 x D

transfluid® t bend DB 3A-CNC

Innovatives Servohydrauliksystem - Energieeinsparungen bis zu 70 % durch Steuerung der Hydraulikpumpe über einen Servomotor. Das On-Demand-System läuft nur dann, wenn Hydraulikdruck benötigt wird; dies reduziert die Gesamteinschaltdauer und erhöht die Lebensdauer aller Hydraulikkomponenten.

Die DB 3A-CNC-Dornbiegemaschine führt Biegungen mit engen Radien in höchster Qualität aus. Die Maschine erfüllt alle Industrienormen.

Die Software - Einfache und intuitive manuelle Eingabe durch den Maschinenbediener mit grafischer 3D-Anzeige. Das Importmodul ermöglicht den einfachen Import von Step-Dateien aus allen gängigen CAD-Programmen.

Erkunden Sie unsere Maschine virtuell

Bewegen Sie den Schieberegler und klicken Sie auf die Infopunkte, um weitere Informationen zu erhalten.

Die richtige Maschine für Ihre Aufgabe

Produkt Video

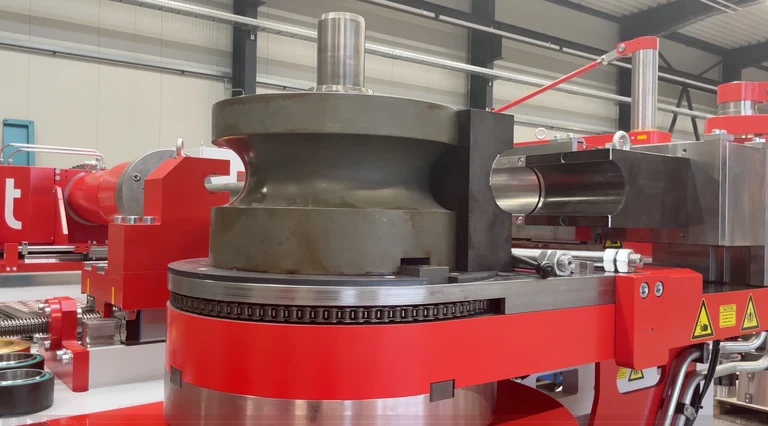

Bilder 1/5

Images 1/5

Dornbiegemaschinen servo-hydraulisch mit CNC-Steuerung

Rohrdurchmesser wählen

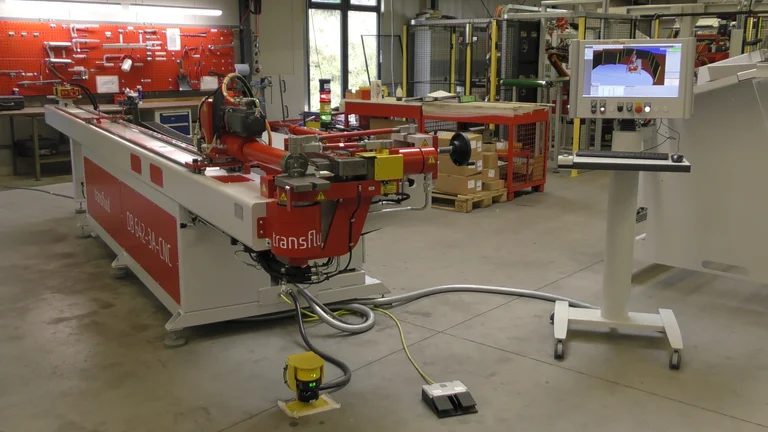

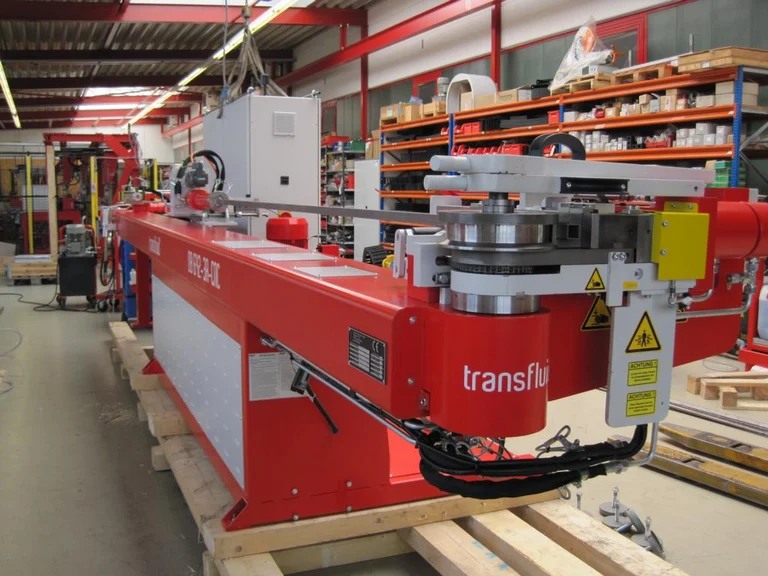

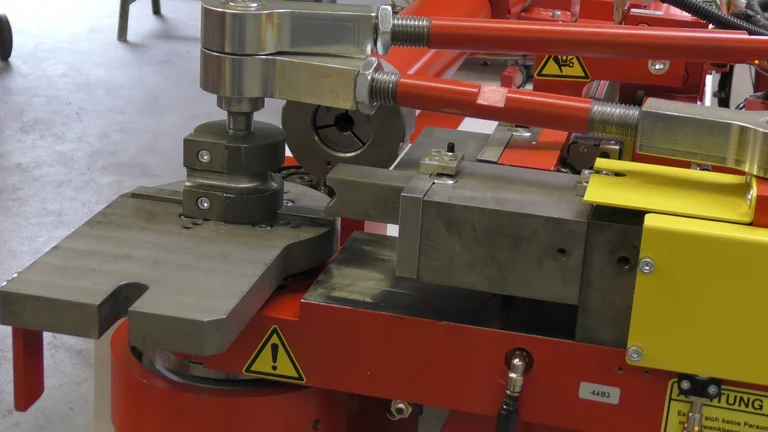

Typ: DB 642 3A CNC

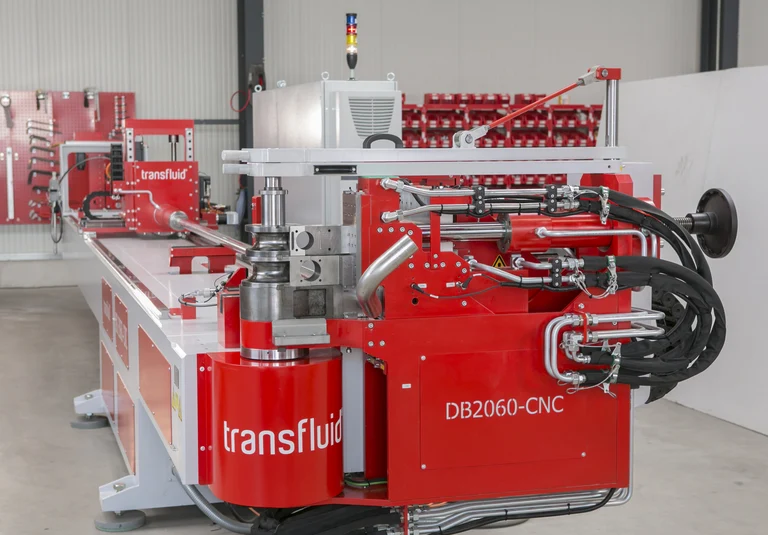

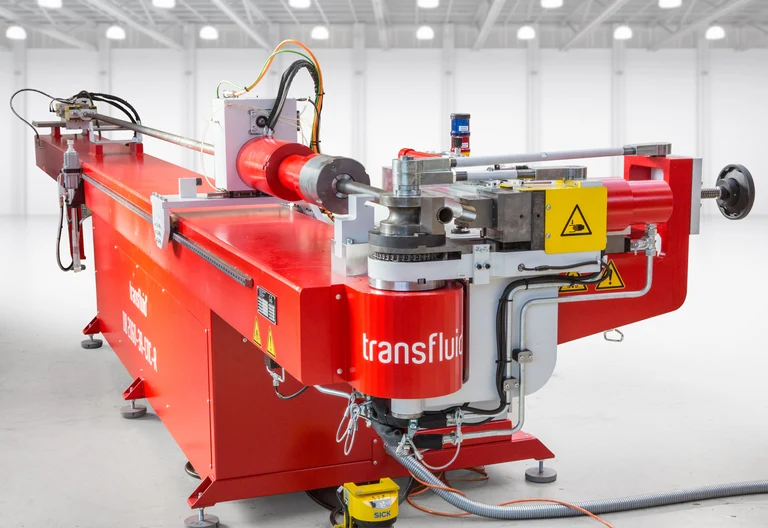

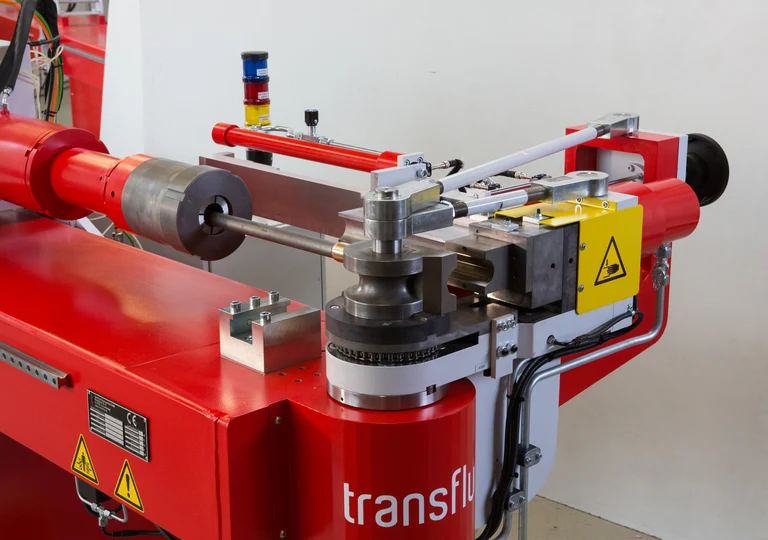

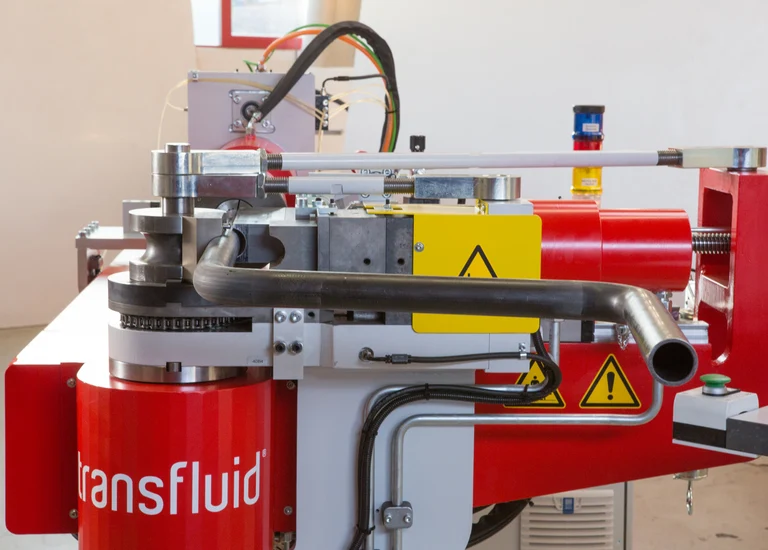

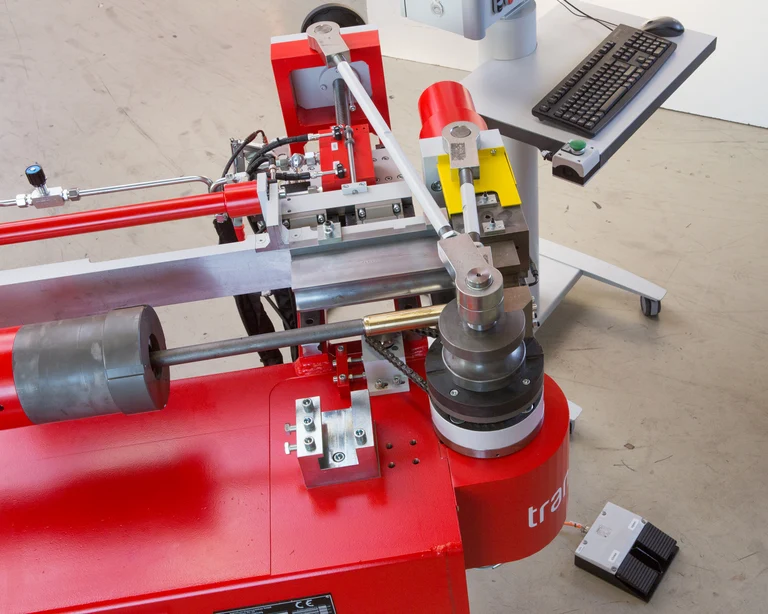

Typ: DB 2060 3A CNC

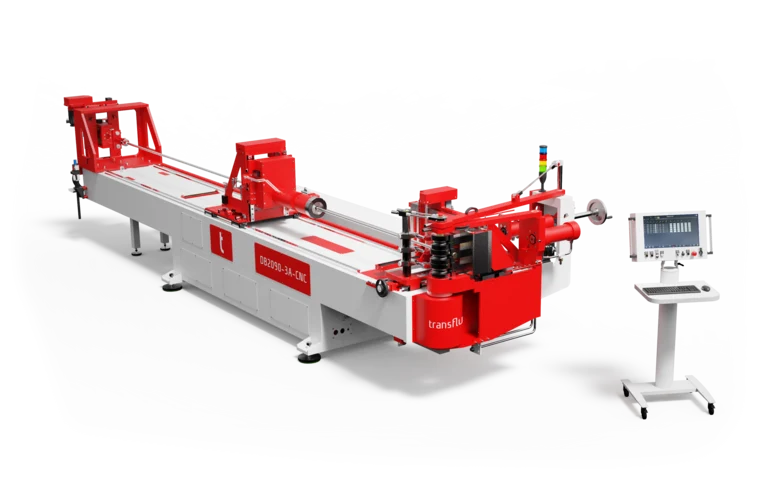

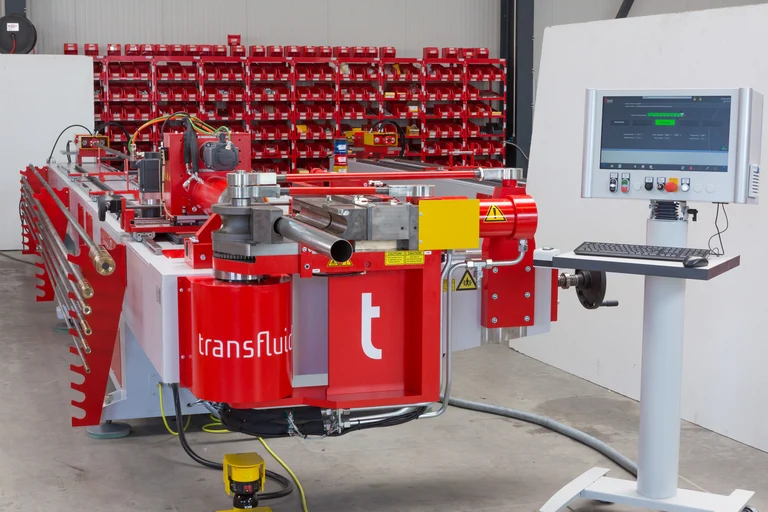

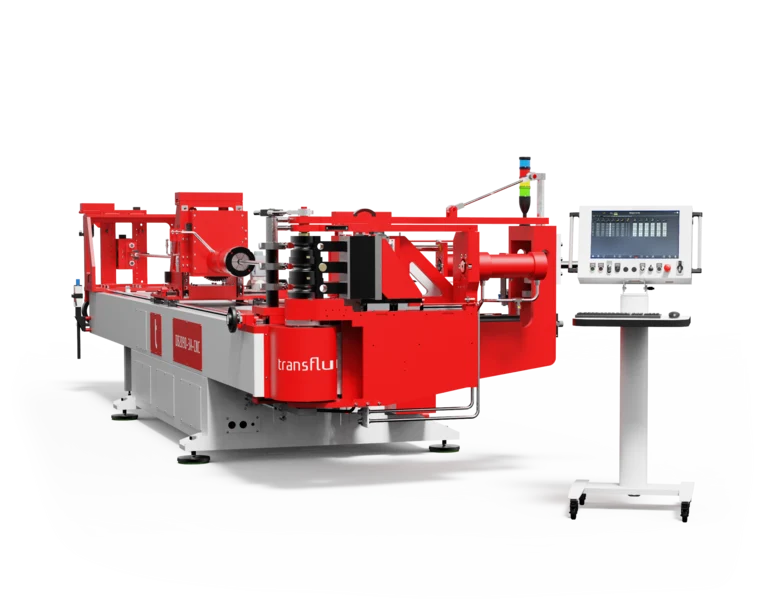

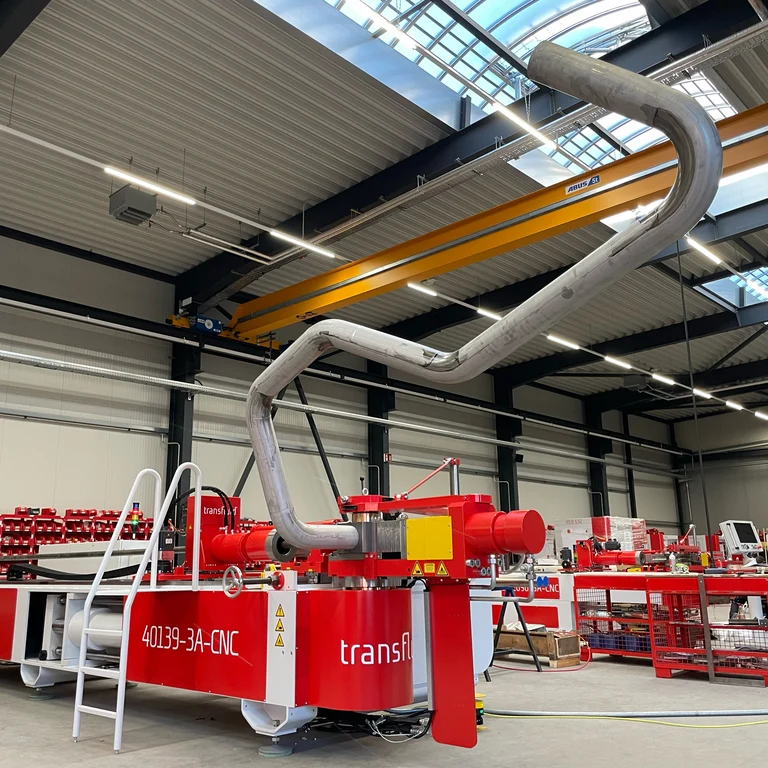

Typ: DB 2090 3A CNC

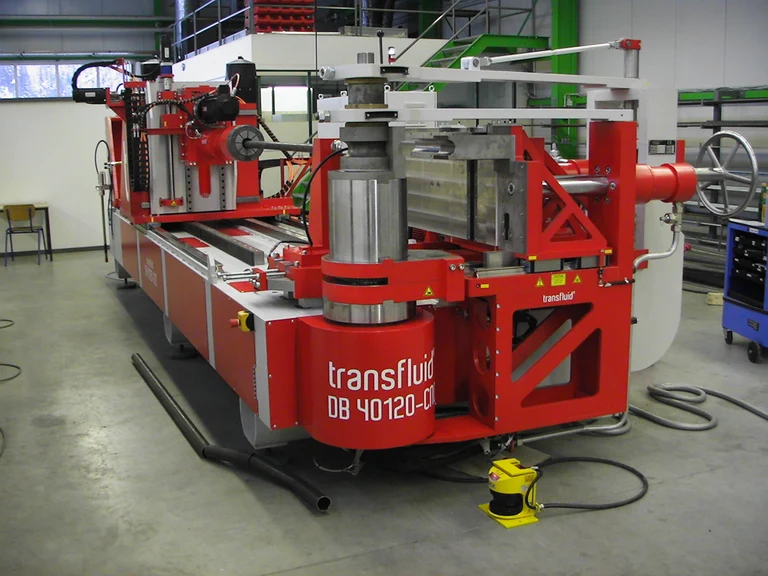

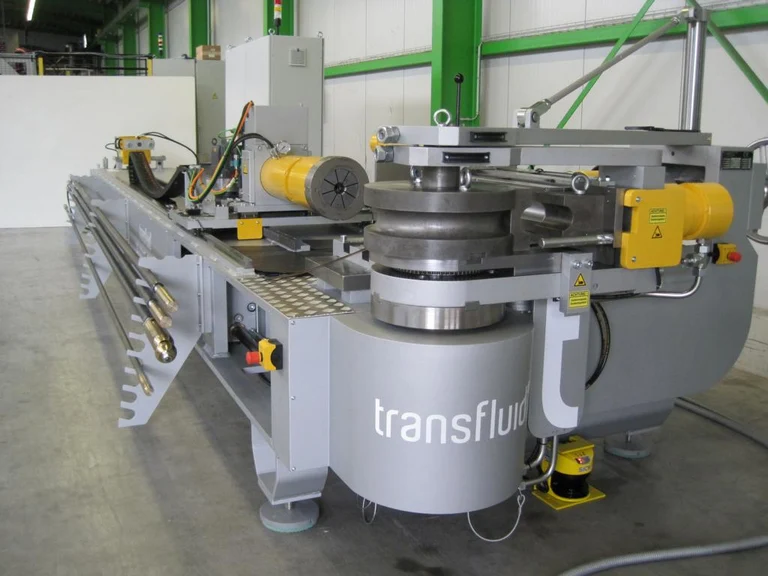

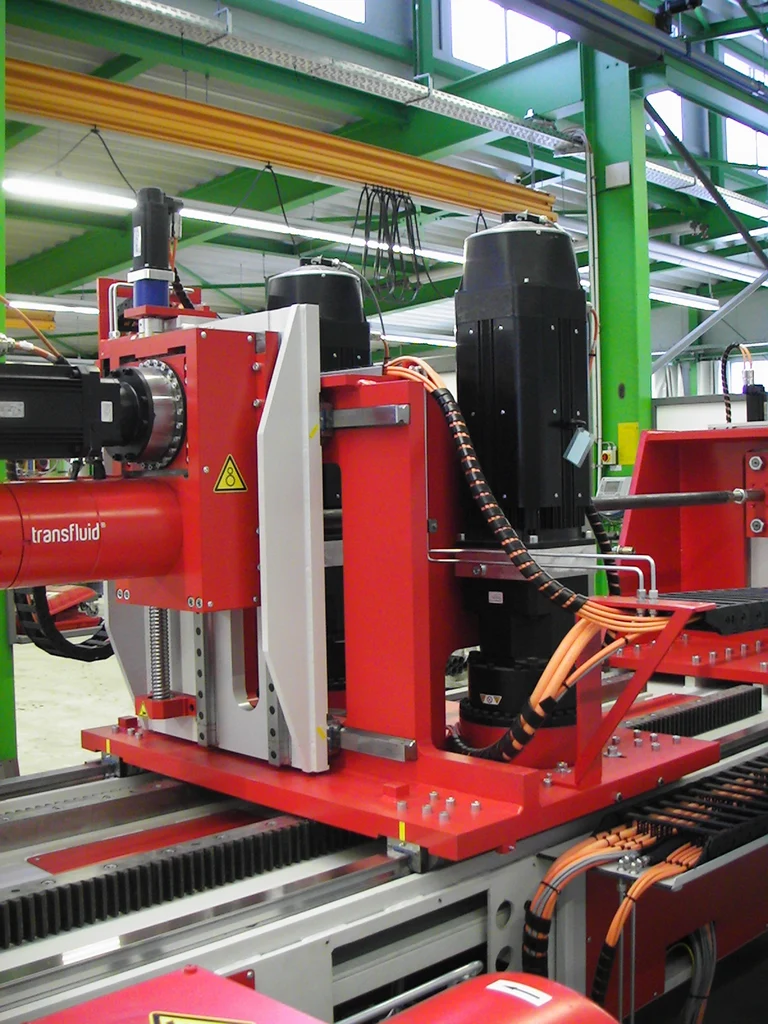

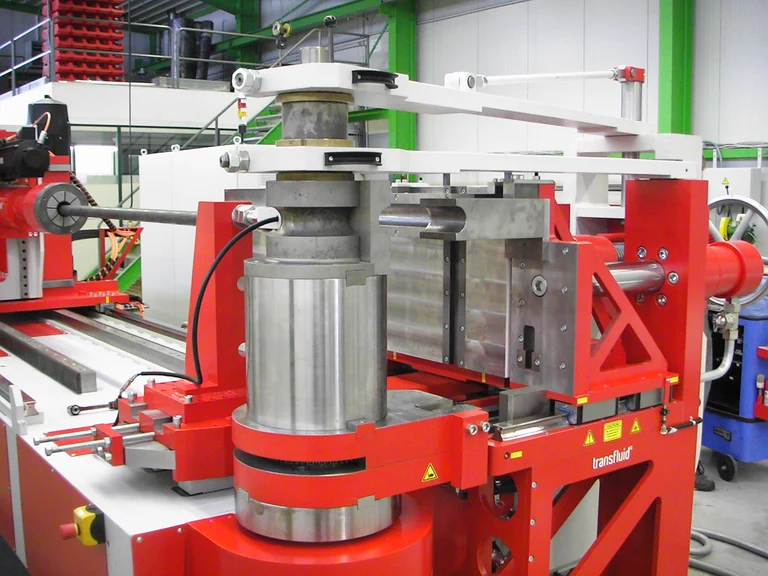

Typ: DB 40120 3A CNC

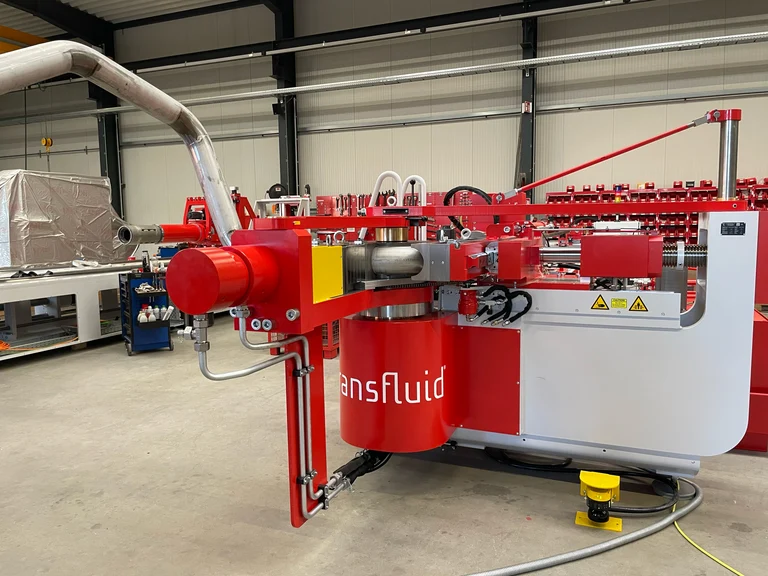

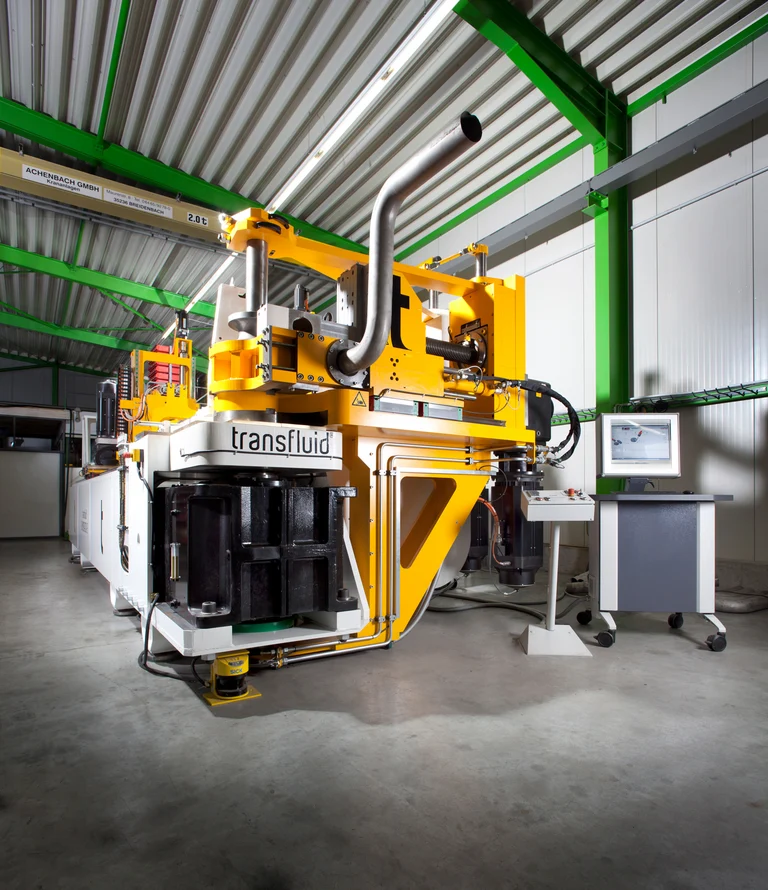

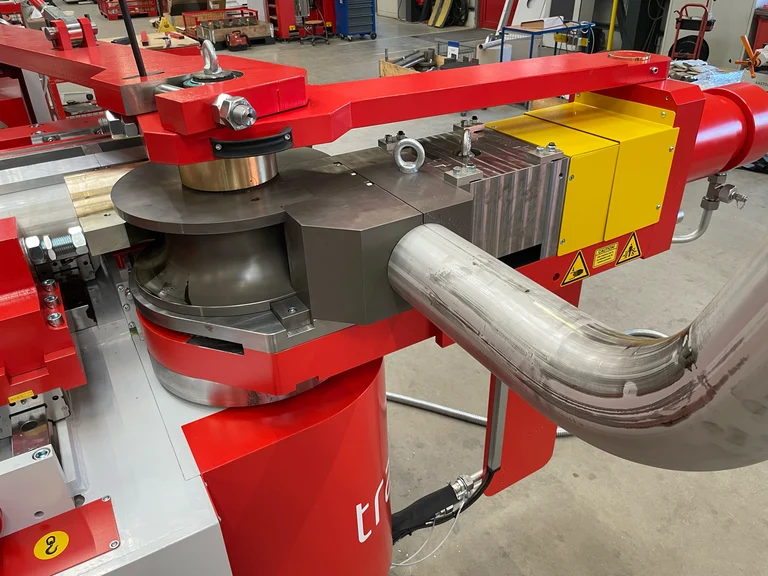

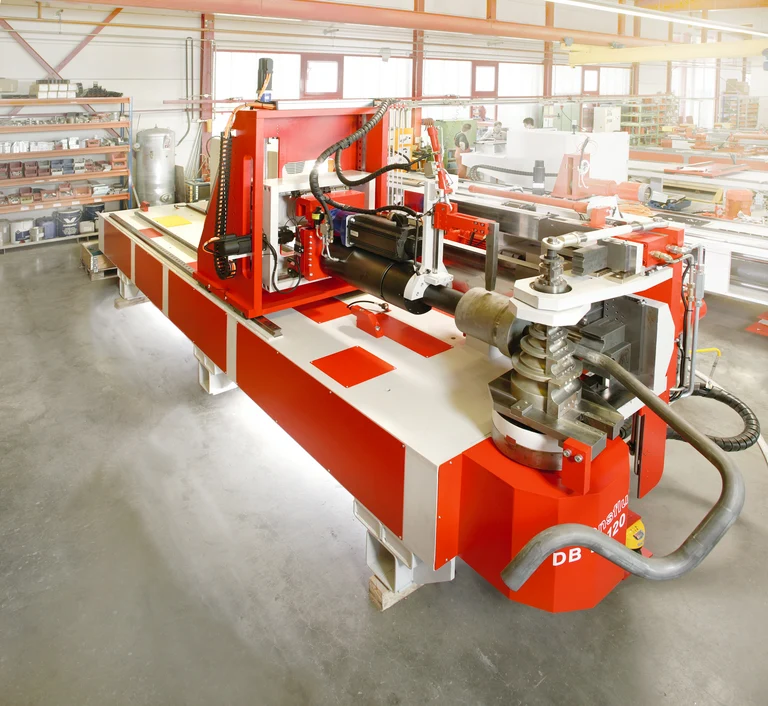

Typ: DB 40139 3A CNC

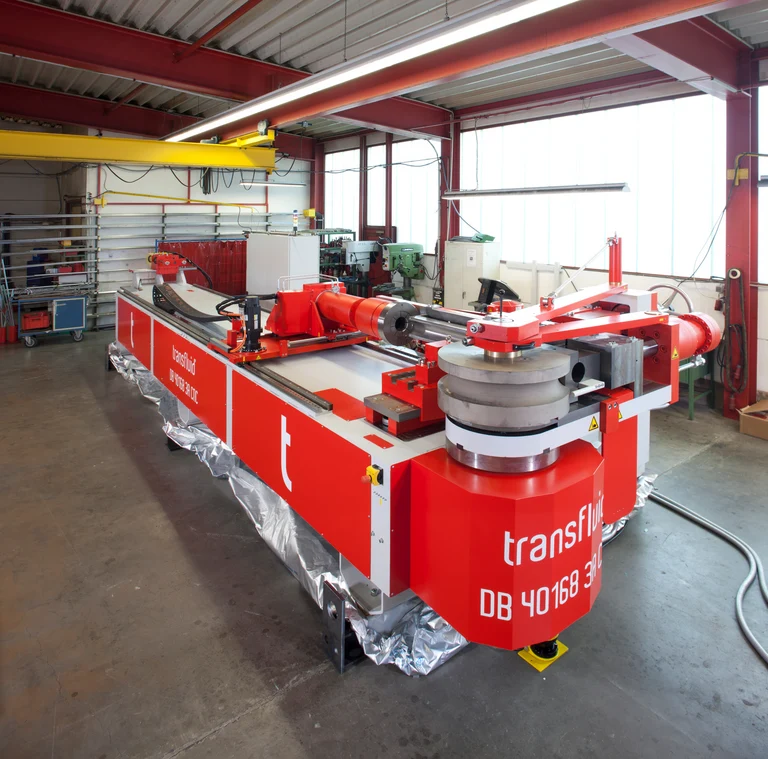

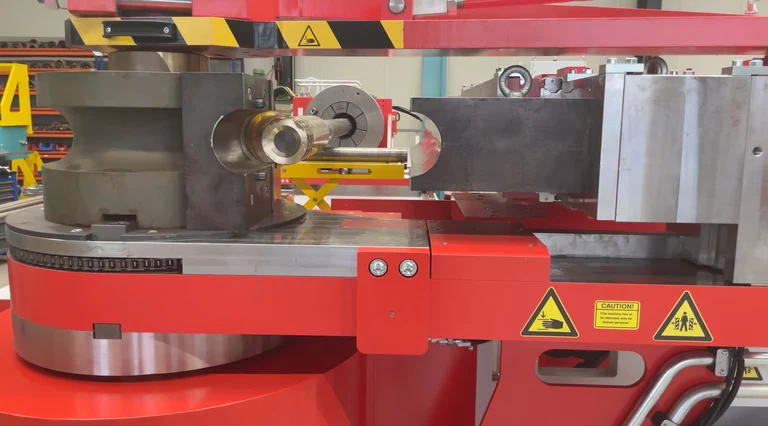

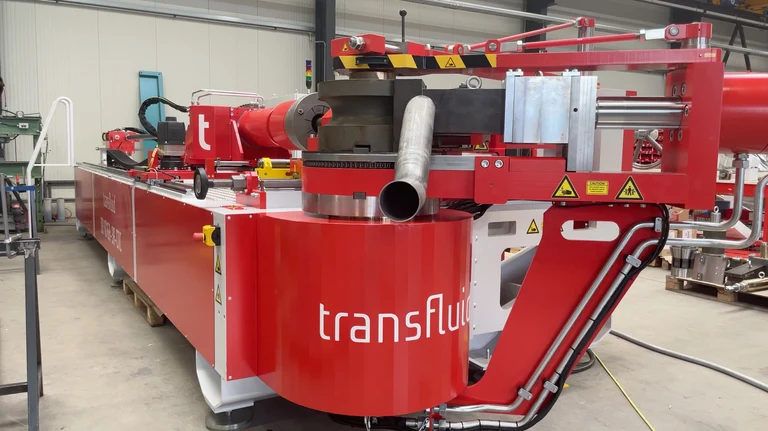

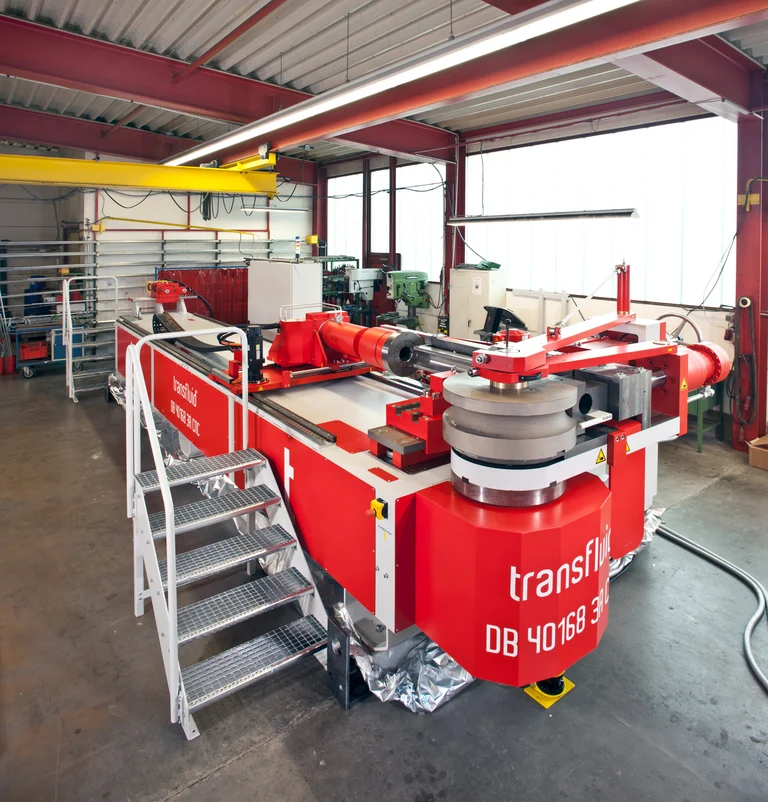

Typ: DB 40168 3A CNC

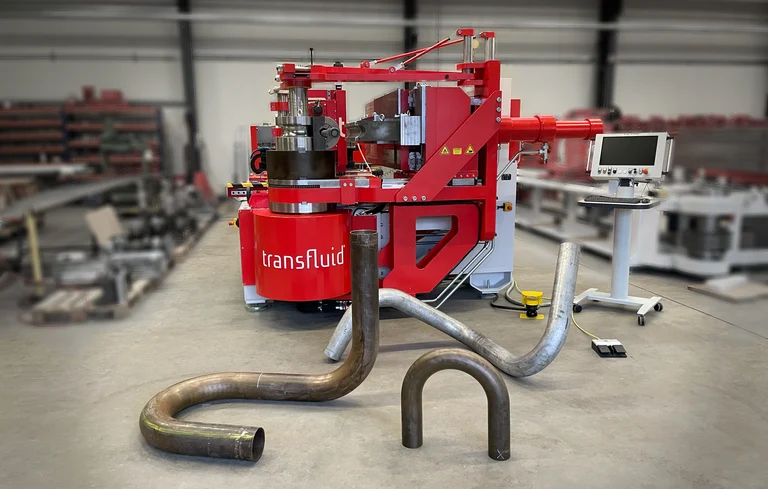

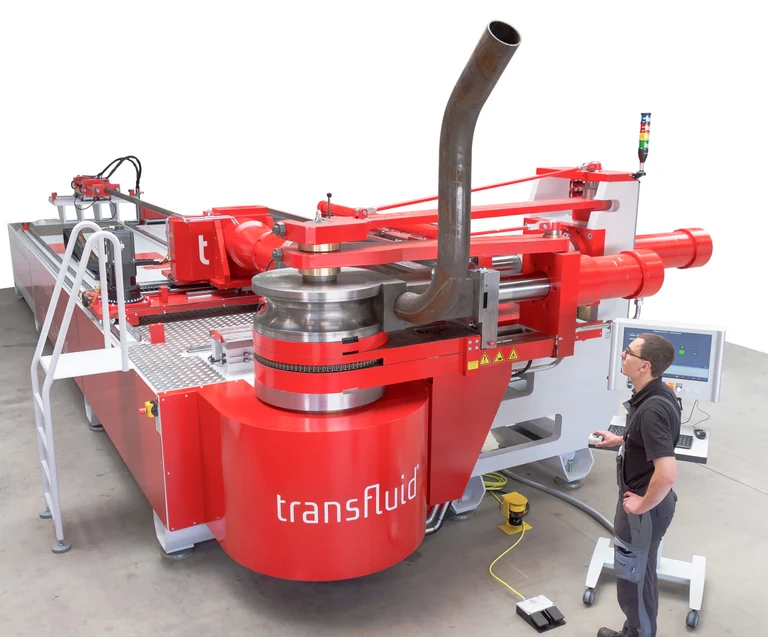

Typ: DB 40220 3A CNC

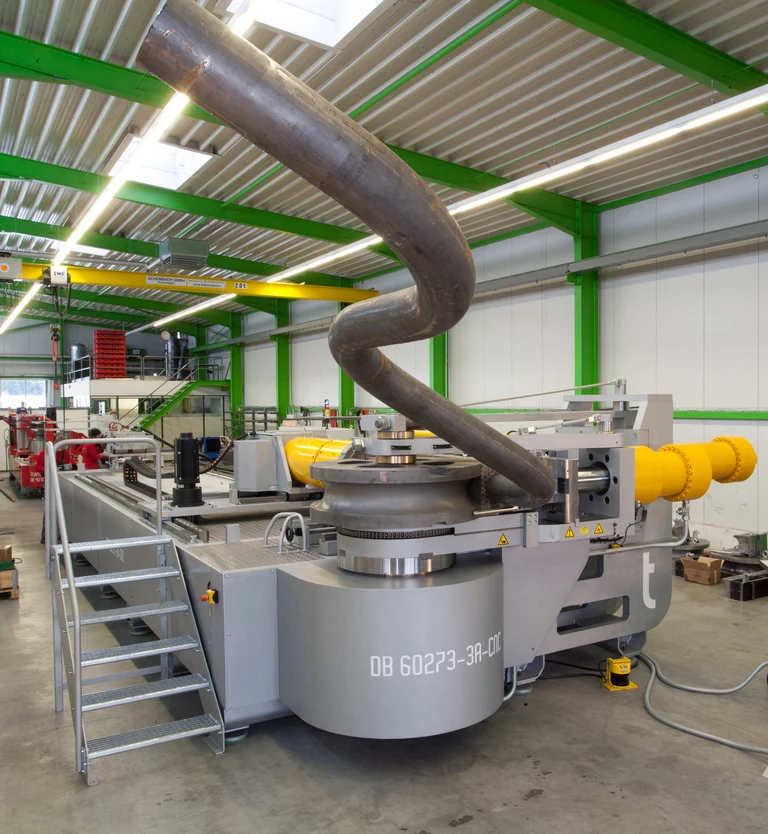

Typ: DB 60273 3A CNC

Typ: DB 80330 3A CNC

Bereich	6–42 mm
Max. Kapazität	42 x 4 mm (Baustahl) 42 x 3 mm (Edelstahl) 25 x 2,5 mm (Vierkantbaustahl)
Max. Radius	126 mm
Nutzbare Länge	4572 mm 6096 mm (Sonderausstattung)
Geschwindigkeit der Biegeachse	75 °/sec.

Bereich	6-60 mm
Max. Kapazität	60,3 x 5 mm (Baustahl) 60,3 x 3 mm (Edelstahl) 40 x 3 mm (Vierkantbaustahl)
Max. Radius	180 mm
Nutzbare Länge	4572 mm 6096 mm (Sonderausstattung)
Geschwindigkeit der Biegeachse	35 °/sec.

Bereich	6-88,9 mm
Max. Kapazität	88,9 x 5 mm (Stahl) 88,9 x 3 mm (Edelstahl) 50 x 2,5 mm (Stahl)
Max. Radius	270 mm
Nutzbare Länge	4572 mm 6096 mm (Sonderausstattung)
Geschwindigkeit der Biegeachse	21 °/sec.

Bereich	20 - 120 mm
Max. Kapazität	120 x 4,5 mm (Baustahl) 120 x 3,2 mm (Edelstahl) auf Anfrage (Vierkantbaustahl)
Max. Radius	360 mm
Nutzbare Länge	6096 mm
Geschwindigkeit der Biegeachse	15 °/sec.

Bereich	40-140 mm
Max. Kapazität	140 x 6 mm (Baustahl) 140 x 4 mm (Edelstahl) auf Anfrage (Vierkantbaustahl)
Max. Radius	420 mm
Nutzbare Länge	6096 mm
Geschwindigkeit der Biegeachse	10 °/sec.

Bereich	40-170 mm
Max. Kapazität	170 x 8 mm (Baustahl) 170 x 6 mm (Edelstahl) auf Anfrage (Vierkantbaustahl)
Max. Radius	510 mm
Nutzbare Länge	6096 mm
Geschwindigkeit der Biegeachse	7 °/sec.

Bereich	40-220 mm
Max. Kapazität	220 x 12 mm (Baustahl) 220 x 10 mm (Edelstahl) auf Anfrage (Vierkantbaustahl)
Max. Radius	700 mm
Nutzbare Länge	6096 mm
Geschwindigkeit der Biegeachse	5 °/sec.

Bereich	60-273 mm
Max. Kapazität	273 x 16 mm (Baustahl) 273 x 14 mm (Edelstahl) auf Anfrage (Vierkantbaustahl)
Max. Radius	820 mm
Nutzbare Länge	6096 mm
Geschwindigkeit der Biegeachse	3 °/sec.

Bereich	80-325 mm
Max. Kapazität	325 x 20 mm (Baustahl) 325 x 18 mm (Edelstahl) auf Anfrage (Vierkantbaustahl)
Max. Radius	975 mm
Nutzbare Länge	6096 mm
Geschwindigkeit der Biegeachse	3 °/sec.

Ihre Vorteile auf einen Blick

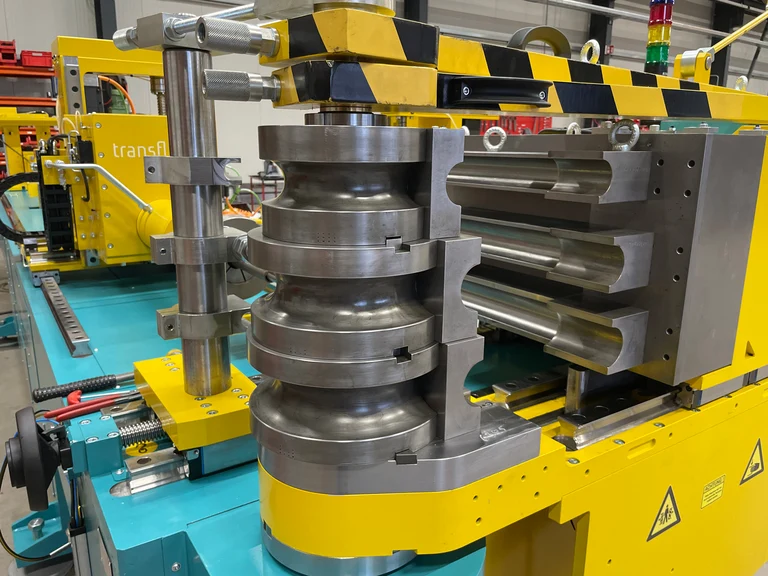

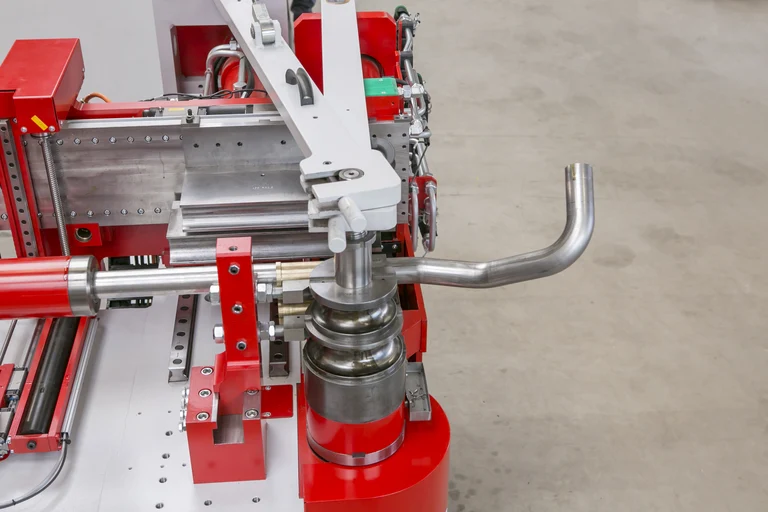

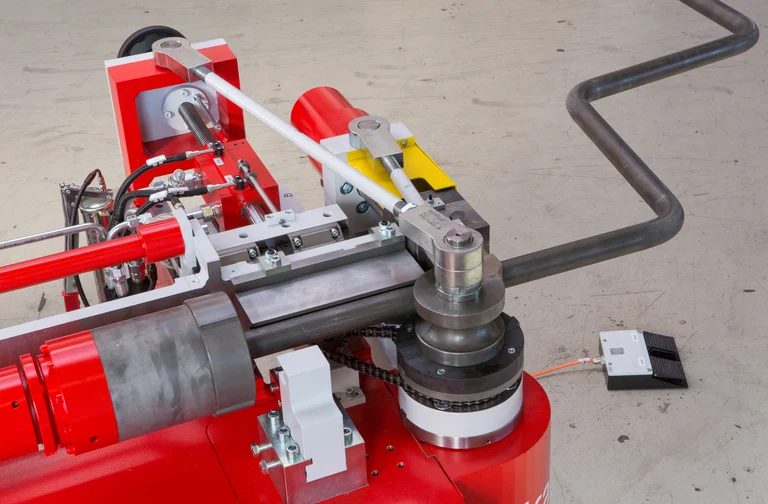

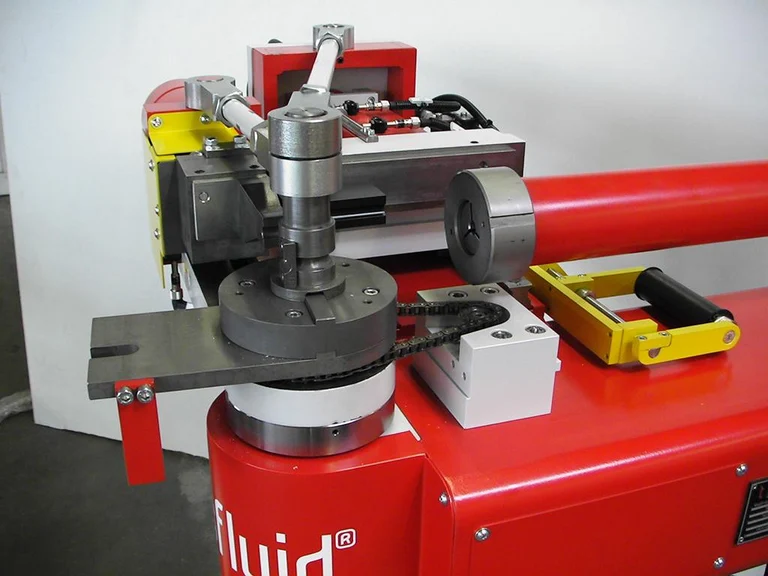

MEHRSTUFIGES BIEGEN

Jeder Biegekopf kann mit mindestens zwei Biegeebenen bestückt werden, z.B. mit unterschiedlichen Biegeradien oder Formklemmstücken zur Aufnahme von Umformungen oder Bögen im Falle kurzer Spannlängen.

Biegewerkzeuge für Rohre mit bereits geformten Rohrenden.

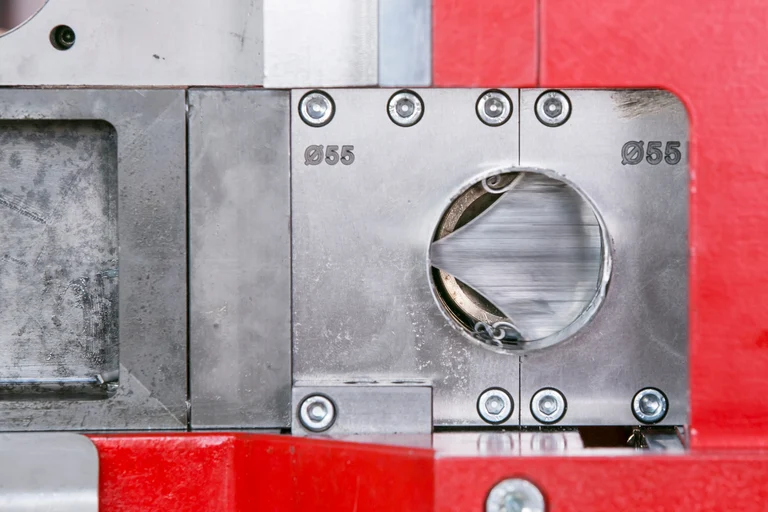

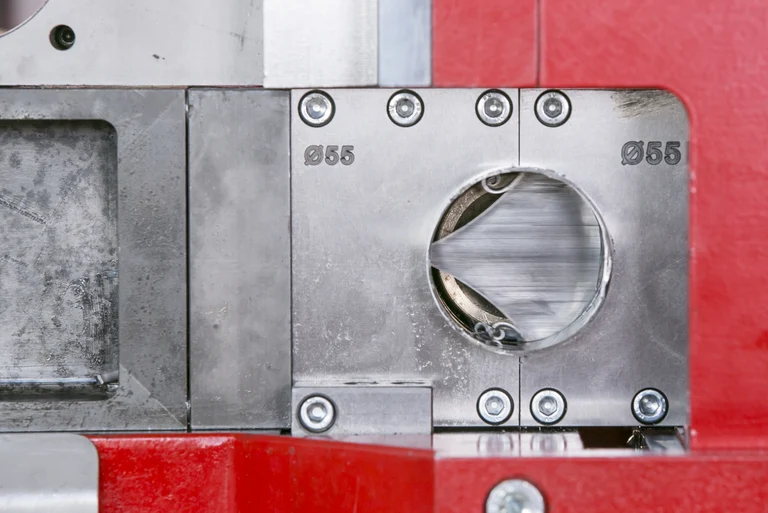

SCHNEIDEN WÄHREND DES BIEGEVORGANGS

Der Trennschnitt wird direkt nach der letzten Biegung durchgeführt. Ein weiteres Nachschneiden ist nicht erforderlich.

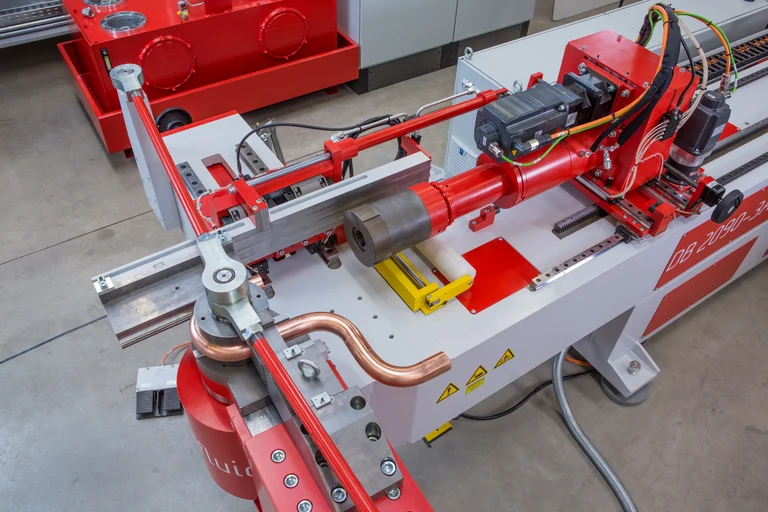

VOLLMATERIAL

Anpassung der Biegemaschine zum Biegen von Stromschienen / Flachleitern.

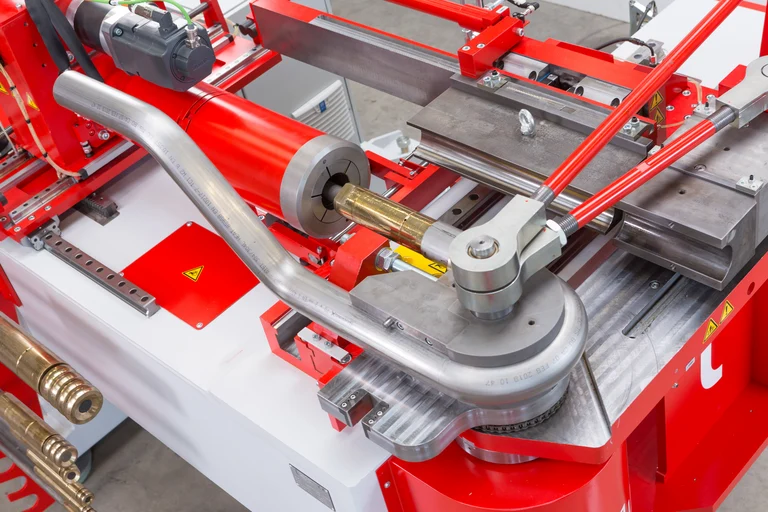

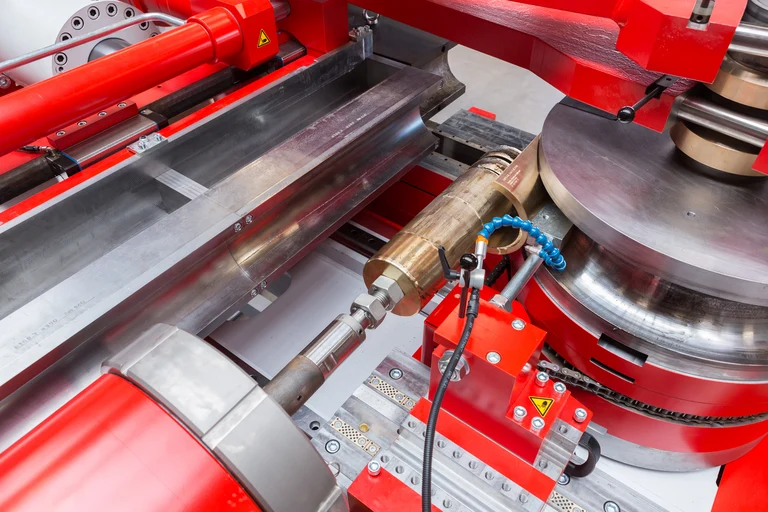

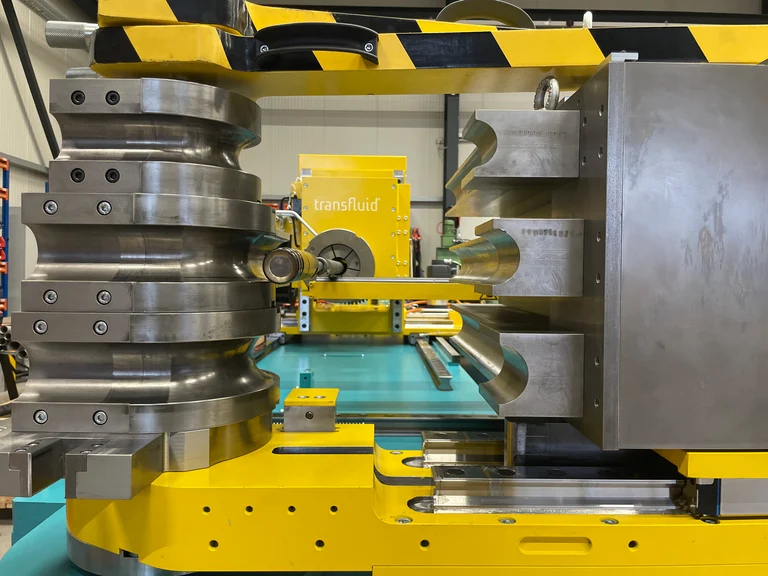

BIEGEDORNE

Biegedorne für unterschiedlichste Materialien und Anforderungen.
FALTENGLÄTTER

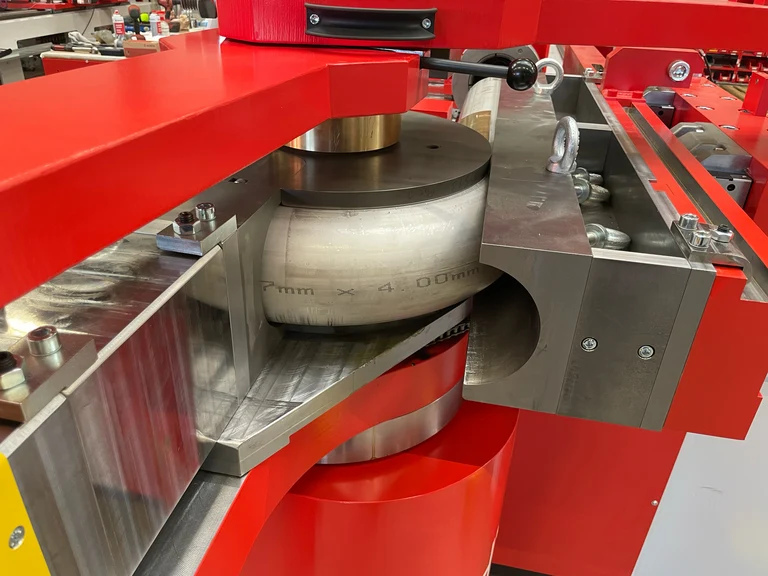

Verhindert die Entstehung von Falten im Bogeninneren, die auftritt, wenn das Material seine Elastizitätsgrenze überschreitet und sich in der Kurve setzt.
Zeit- und kostensparend

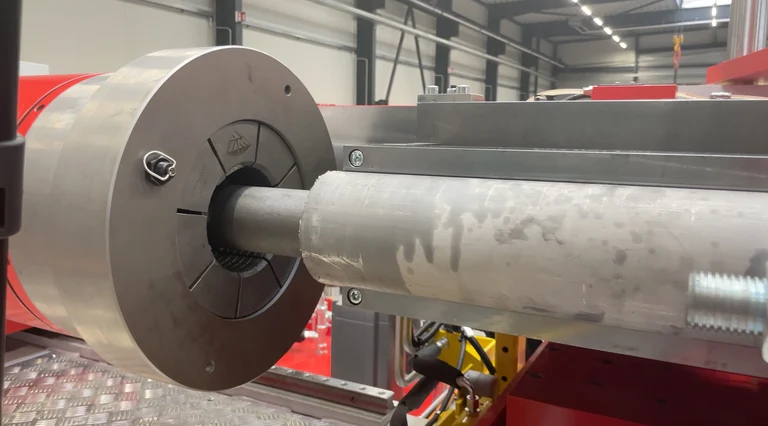

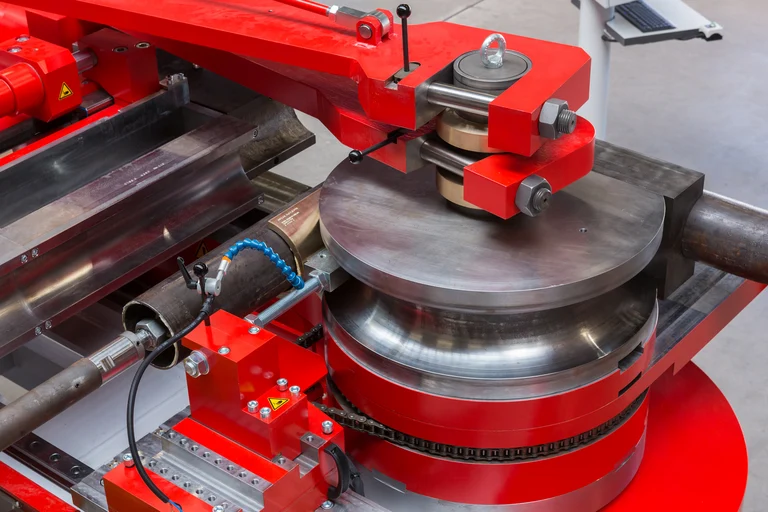

Schnelle Rüstzeiten durch Schwenkbrücke, gesteckte Werkzeuge und Bajonettverschluss für das Spannzangenfutter.

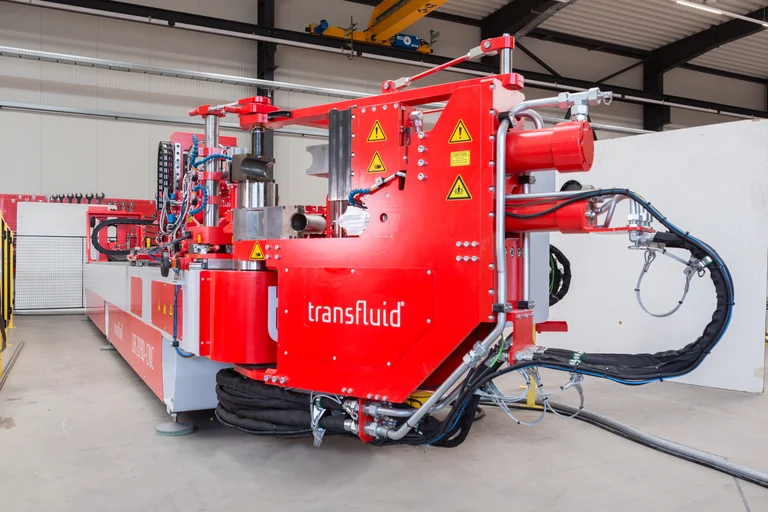

Solide geschweißte Konstruktion

Sehr langlebige Maschinenkonstruktion.

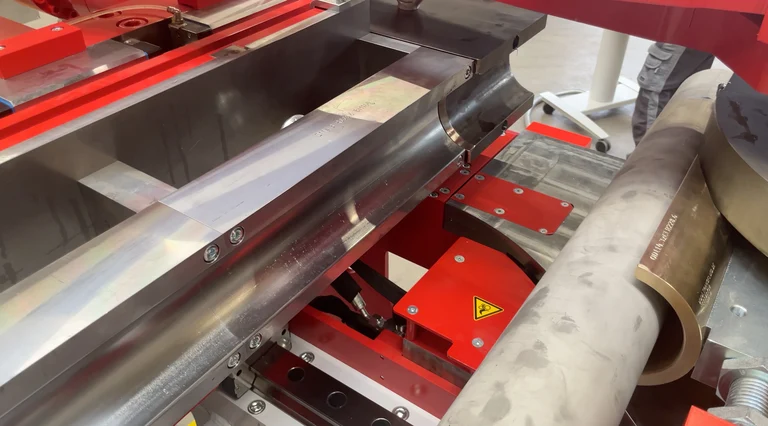

Images 1/7

Stabil, flexibel und wirtschaftlich.

Diese Baureihe überzeugt durch ihre besondere Stabilität und Leistungsfähigkeit. Einzelstücke und Kleinserien können mit diesem Maschinenkonzept äußerst wirtschaftlich produziert werden. Der Einsatz hochwertiger Komponenten sichert die Langlebigkeit der Maschine.

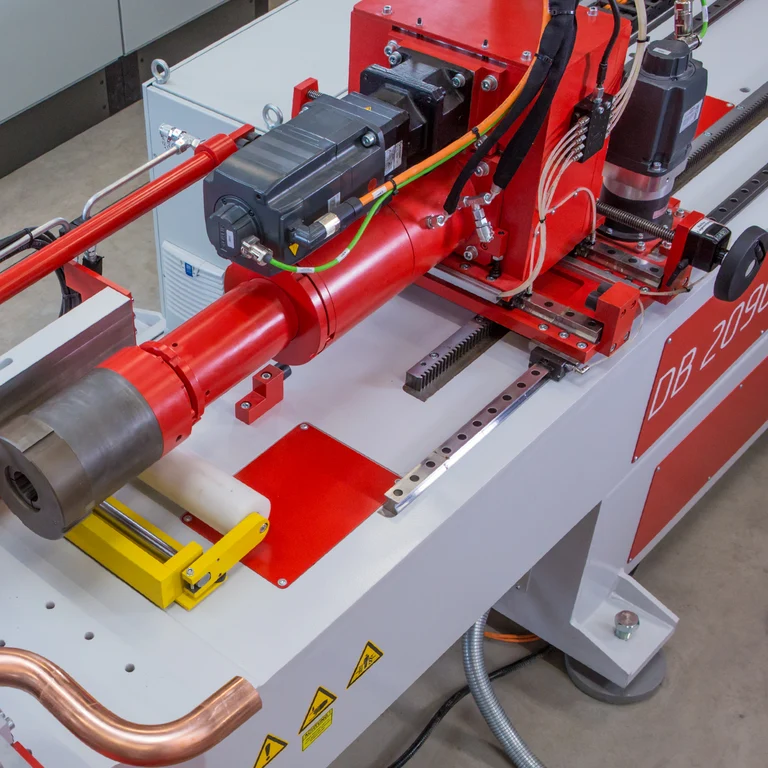

INNOVATIVES SERVOHYDRAULISCHES SYSTEM

- Energieeinsparungen von bis zu 70 % durch Steuerung der Hydraulikpumpe über einen Servomotor.

- Das bedarfsgesteuerte System läuft nur dann, wenn Hydraulikdruck erforderlich ist; dadurch wird die Gesamteinschaltdauer reduziert und die Lebensdauer aller Hydraulikkomponenten erhöht.

- Geschwindigkeit und Volumen der Pumpe können je nach Bedarf präzise eingestellt werden.

- Der Druck ist programmierbar und wird mit dem Programm gespeichert, so dass der Bediener nicht eingreifen muss.

- Die Erwärmung des Öls entfällt, daher ist keine zusätzliche Kühleinheit für das Öl erforderlich.

- Die Pumpen und Motoren können auf eine kleinere Größe genau für die Anwendung spezifiziert werden, was die Effizienz erhöht.
