HOCHAUFLÖSENDE ROHRINSPEKTION

Gesteigerte Produktivität und Qualität durch Hochgeschwindigkeits-Rohrmessungen.

Hochgeschwindigkeitsmessung in nur 3 Sekunden
Vielseitigkeit der Messungen
Hochauflösende 12-Megapixel-Kameras
Integrierter Kontrollmonitor
Integration in robotergestützte Fertigungszellen
Ausgefeilte Software
ISO-Zertifizierung

Rohrmessung in der Biegetechnik

Die Maßhaltigkeit von gebogenen Rohren wird häufig durch unterschiedliche Materialeigenschaften beeinflusst. Abweichungen zwischen den CAD-Planungsdaten und dem gefertigten Bauteil treten auf und führen zu Rohrgeometrien außerhalb der geforderten Toleranz.

Fertigungstoleranzen

Um diese Fertigungstoleranzen einhalten zu können, bieten wir die Vernetzung unserer CNC-gesteuerten Rohrbiegemaschinen mit verschiedenen Messsystemen an.

Automatische Korrektur

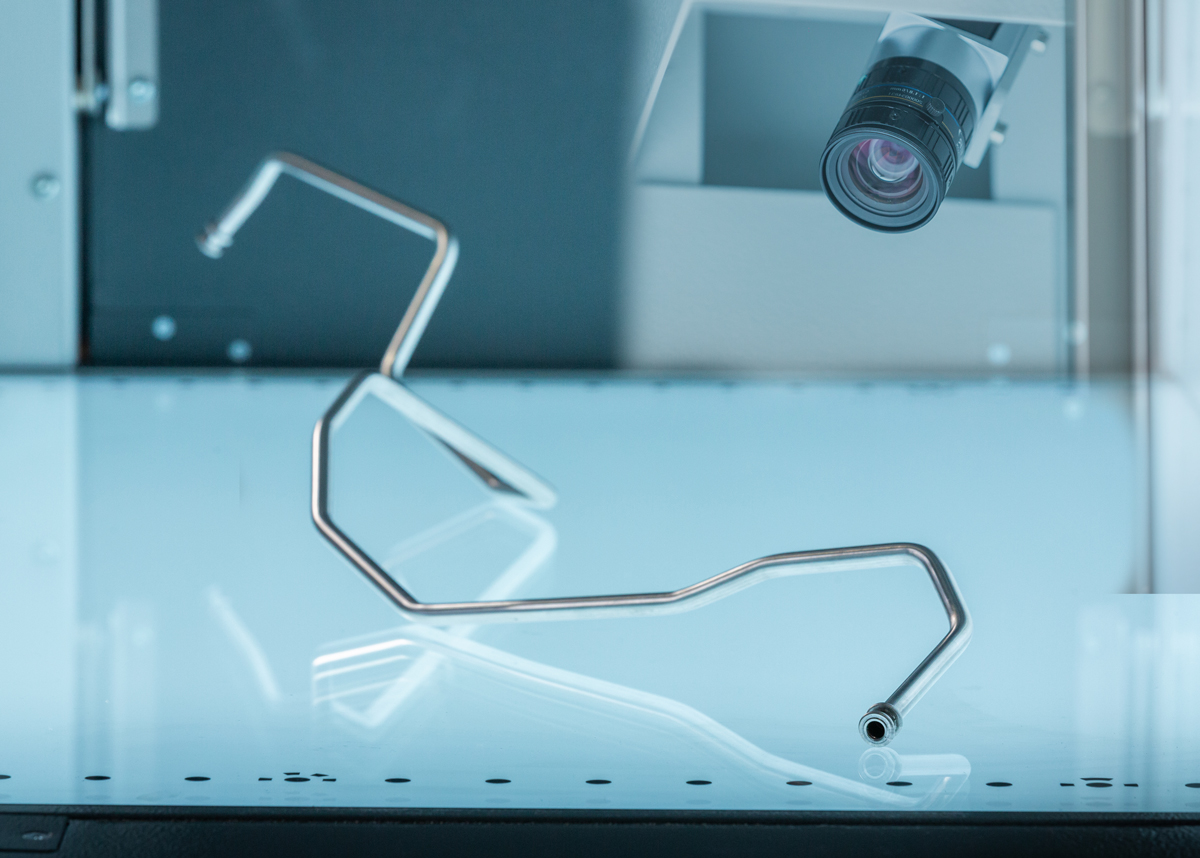

Speziell für die effiziente Qualitätskontrolle von gebogenen Rohren wurden Messzellen entwickelt, die mit hochauflösenden Digitalkameras die Rohrgeometrien des Ausgangsmusters in wenigen Sekunden scannen. Die Istwerte des gefertigten Bauteils werden mit den Sollwerten der gespeicherten Referenzgeometrie verglichen und die Biegeparameter automatisch korrigiert.

Für den Fertigungsprozess werden die neuen, optimierten Daten in der Biegetabelle aktualisiert und der Fertigungsprozess kann sicher und mit gleichbleibender Qualität durchgeführt werden.

Überwachung und Dokumentation

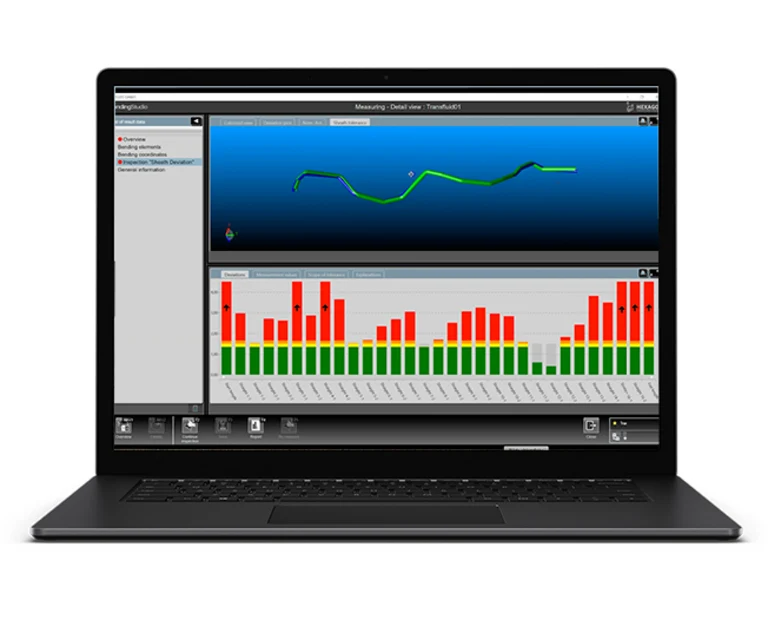

Die erfassten Daten können automatisch zu detaillierten Messberichten für eine effiziente Qualitätskontrolle zusammengestellt werden. So können Hersteller alle Änderungen über alle Prozessschritte hinweg überwachen und dokumentieren.

Mobile Rohrmessung

Merkmale und Vorteile

Universell einsetzbar
Autarker Einsatz durch WiFi- und Batteriebetrieb
Messung von versteckten Punkten
Ausgereifte Software
ISO-Zertifizierung

Schnelligkeit und Flexibilität.

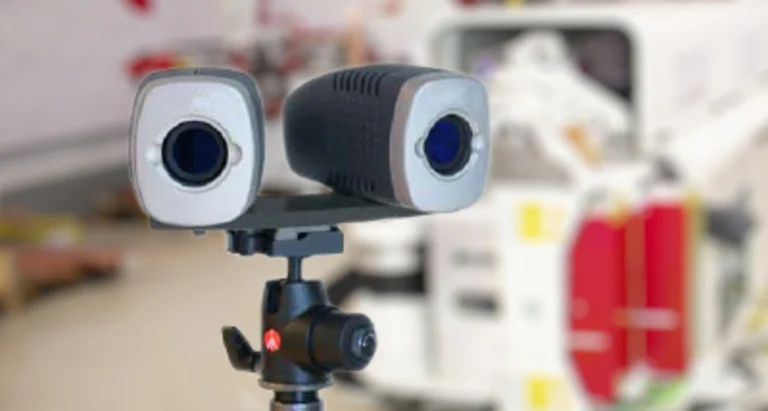

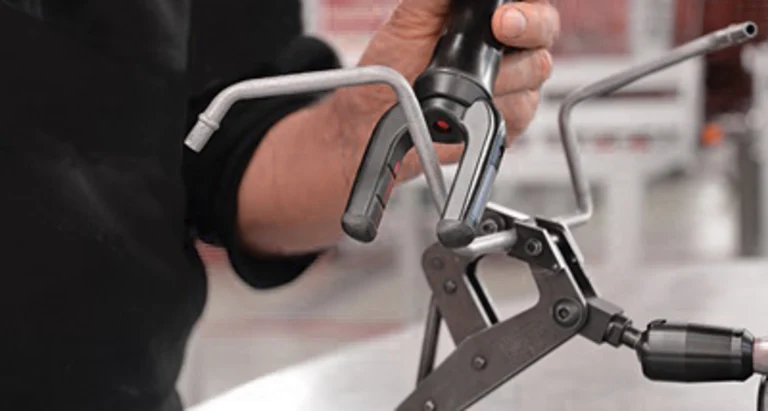

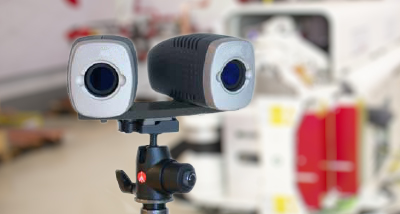

Neben stationären Messzellen bieten wir auch die Vernetzung mit mobilen Messsystemen an. High-End-Laserscanner, Infrarot-Taster oder elektro-optische Koordinatenmesssysteme bieten höchste Messgenauigkeit, auch bei komplexen Rohr- oder Drahtgeometrien. Mit wenigen Handgriffen wird die komplette Rohrgeometrie erfasst.

Beschleunigter Mess- und Prüfprozess

Die Software überträgt die ermittelten Korrekturdaten dann über gängige Schnittstellen direkt an die Biegemaschine. Dies beschleunigt den Mess- und Prüfprozess bei der Rohrproduktion oder beim Reverse Engineering von Rohren und Rohrbaugruppen.
